IMS 7f-Auto는 높은 (서브 마이크론) 측면 분해능을 제공하며, 이는 재료 분석에 매우 유용합니다. 이 장비의 탁월한 이미징 기능은 다결정 시료의 확산 현상, 합금의 표면 이미징 등과 같은 매우 다양한 재료 연구에 적용됩니다.
이온 이미징에는 두 가지 작동 모드가 사용 가능합니다.
- 다른 모든 이온 질량분석기에 비해 천 배까지 빠르게 이미지를 획득하는 직접 이온 이미징(“Microscope”) 모드(모든 픽셀이 동시에 획득됨). "큰" 영역 매핑을 위해 최적화됨.
- O2+ 및 Cs+ 빔으로 sub-µm 측면 분해능이 적용되는 이온 이미지 스캔(“Microprobe”) 모드 작은 영역 분석 전용.

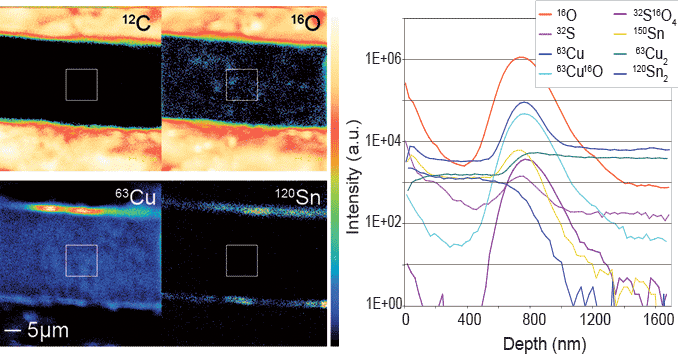

작은 영역 분석: 심층 및 측면 정보 Sn/Cu 와이어 구조의 작은 영역 분석: 마이크로프로브 모드를 사용하여 다른 종에 대해 좌측의 이미지를 획득했습니다.
CAMECA
WinImage 소프트웨어를 사용하면 후향 깊이 프로파일을 얻을 수 있습니다. 위의 예에서 깊이 프로파일(우측)은 심층 스퍼터링 동안 순차적으로 기록된 이온 이미지(중앙 영역, 좌측)에서 얻었습니다. 이미징 모드에서 높은 다이나믹 범위에 주목하십시오.
