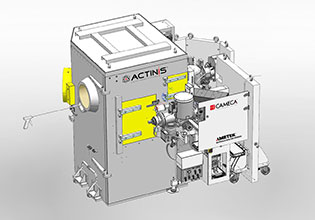

ACTINIS - 차폐형 이온 질량분석기

방사성 시료 분석을 위한 고성능 차폐형 SIMS Dynamic SIMS(이차이온질량분석기)는 광범위한 핵과학 분야에 매우 유용하지만 방사선에 노출된 핵연료와 같은 고방사성 물질의 조사에는 특수하게 설계된 장비가 필요합니다. 현장에서 입증된 CAMECA IMS 7f 시스템에서 파생된 ACTINIS는 안전한 환경에서 방사성 시료의 매우 정밀한 원소 및 동위원소 분석을 실행하도록 설계되었습니다. 시료 이송 및 분석 도중 오염 및 조사 효과에서 오퍼레이터를 보호하기 위해 생물학적 보호 장치 세트 안에 내장되어 있으며 완전한 보안 시료 도입 시스템과 같이 수동 조작을 최소화하는 특수 대응장치가 포함되어 있습니다.

  • 제품 개요 +


    기준 SIMS 성능
    IMS 7f/7f-GEO 모델의 최고 기능을 보유하고 있는 ACTINIS는 고감도의 깊이방향 프로파일링 및 동위원소 비율 측정과 함께 서브마이크론 측면 분해능의 동위원소 매핑을 제공합니다.
    • 양전기 및 음전기 종에 대한 최적의 감도를 보장하는 듀오플라스마트론과 세슘 일차 이온 소스의 조합
    • 최적화된 투과율을 위한 높은 전기장, 탁월한 재현성을 위한 빔 센터링, 높은 다이나믹 범위의 깊이방향 프로파일링을 위한 광학 게이팅을 갖춘 2차 이온 광학 콜렉션 시스템
    • 이중 초점 질량분석기(에너지 집속을 위한 정전기 분석기, 피크 스위칭이 빠른 적층 자석)
    • 최첨단 전위 측정기(저노이즈 및 안정적인 베이스 라인)를 포함하여 한 개의 전자 증배관(EM)및 두 개의 패러데이 컵(FC)이 있는 고정밀 검출 시스템
    • 장비 튜닝을 위한 직접 이온 이미징

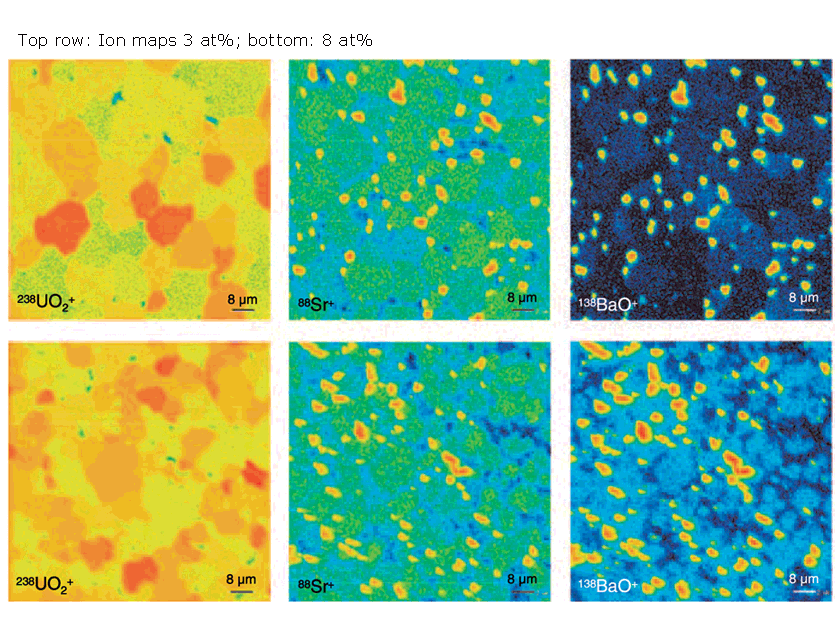

    • 고성능 측면 분해능으로 작은 영역에서 넓은 영역까지 매핑을 위한 이온 이미징 스캔

    최첨단 차폐
    패키지에 포함된 생물학적 보호 장치(장비 차폐)의 자세한 사양 및 기계 도면으로 방사선에 대해 안전하고 간편하게SIMS 장비를 사용할 수 있습니다. 적정 글러브 박스(알파 보호) 및 납벽 셀(감마 보호)이 장착되어 있어 ACTINIS는 시료에서 5cm 간격에서 측정할 때 최대 2Gy/h의 방사능(선량률)으로 시료를 분석할 수 있습니다.

    전자동 및 사용 편의성
    ACTINIS는 매우 높은 수준의 자동화를 제공하며 특수한 대응장치로 완전한 보안 시료 도입 시스템과 같은 수동 조작이 최소화됩니다. 특수 장비가 개발되었으며 이온 광학 장치는 차폐 내부에서 유지보수가 가능하도록 개선되었습니다.

    그리스어 ἀκτίς(ray)에서 영감을 받은 ACTINIS™는 핵 분야에서 특히 중요한 화학 원소인 악티늄 원소를 나타냅니다.

  • 웨비나 보기 +

    • ACTINIS, Dynamic SIMS for analysis of highly radioactive samples

      월요일, 12월 14, 2020

      In this presentation recorded at the 2020 NuMat conference, Paula Peres introduces the ACTINIS Secondary Ion Mass Spectrometer: reminder of the basic principles of the SIMS technique, details of the shielding package providing all necessary protections against contamination and radiation effects while analyzing nuclear samples in ACTINIS, overview of the main applications.
      ↓ Duration : 20 minutes
      Click here to view

  • 문서 다운로드 +

  • 과학 간행물 +


    Below is a selection of research articles by users of CAMECA Shielded IMS

    You are welcome to send us any missing references, pdf and supplements! Please email cameca.info@ametek.com.

    Dynamic SIMS for materials analysis in nuclear science. P. Peres, S-Y Choi, F. Desse, P. Bienvenu, I. Roure, Y. Pipon, C. Gaillard, N. Moncoffre, L. Sarrasin, and D. Mangin
    Journal of Vacuum Science & Technology B 36, 03F117 (2018); doi: 10.1116/1.5017027

    SIMS analysis of irradiated HTR fuel.     S. Brémier, M. Laurie, R. Hasnaoui and A. El Abjani (2015), SIMS XX Poster Presentation, Sept. 13-18, 2015.

    Evidence of tellurium iodide compounds in apower-ramped irradiated UO2 fuel rod. L. Desgranges, Ch. Riglet-Martial, I. Aubrun, B. Pasquet, I. Roure, J. Lamontagne, T. Blay (2013), Journ al of Nuclear Materia ls, Volume 437, Issue 1-3, Pages 409-414. doi:10.1016/j.jnucmat.2013.02.059.

    Measurement of energy spectra on irradiated polycrystalline UO2 samples using secondary ion mass spectrometry. I. Roure, B. Pasquet, L. Desgranges, Ph. Bienvenu (2012), Surface and Interface Analysis, Volume 45, Issue 1, Pages 427-429. DOI: 10.1002/sia.5115.

    Microbeam analysis of irradiated nuclear fuel. C T Walker, S Brémier, P Pöml, D Papaioannou, P W D Bottomley (2012), EMAS 2011: 12th European Workshop on Modern Developments in Microbeam Analysis, IOP Conf. Series: Materials Science and Engineering, Volume 32, 012028. doi:10.1088/1757-899X/32/1/012028.

    High burnup changes in UO2 fuels irradiated up to 83 GWD/T in M5® claddings. J. Noirot, I. Aubrun, L. Desgranges, K. Hanifi, J. Lamontagne, B. Pasquet, C. Valot, P. Blanpain, H. Cognon (2009), Nuclear Engineering and Technology, Volume 41, No.2, March 2009 – Special Issue on the Water Reactor Fuel Performance Meeting 2008.

    SIMS characterisation of actinide isotopes in irradiated nuclear fuel. L. Desgranges, B. Pasquet, Ch. Valot, I. Roure (2009), Journal of Nuclear Materials, Proceedings of a Topical Conference on Plutonium and Actinides: Plutonium Futures - The Science 2008, Volume 385, Issue 1, Pages 99-102. doi:10.1016/j.jnucmat.2008.09.032.

    SIMS analysis of an UO2 fuel irradiated at low temperature to 65 MWd/kgHM. C.T. Walker, S. Bremier, S. Portier, R. Hasnaoui, W. Goll (2009). Journal of Nuclear Materials, Volume 393, Issue 2, Pages 212-223. doi:10.1016/j.jnucmat.2009.06.017.

    Investigation of the relative sensitivity factor for the quantification of ion microprobe results for Nd isotopes in simulated nuclear fuel. Stéphane Portier, Stéphane Brémier, Rachid Hasnaoui, Olivier Bildstein, Clive T. Walker (2008), Microchimica Acta, Volume 161, Issue 3-4, Pages 479-483. DOI10.1007/s00604-007-0895-8.

    A method for the quantification of total xenon concentration in irradiated nuclear fuel with SIMS and EPMA. Lionel Desgranges, Christophe Valot, Bertrand Pasquet, Jérôme Lamontagne, Thierry Blay, Ingrid Roure (2008), Nuclear Instruments and Methods in Physics Research B: Beam Interactions with Materials and Atoms, Volume 266, Issue 1, Pages 147-154. doi:10.1016/j.nimb.2007.10.035.

    Assessment of the Nd/U ratio for the quantification of neodymium in UO2. L. Desgranges, B. Pasquet, I. Roure, S. Portier, S. Brémier, C.T.Walker, R. Hasnaoui, D. Gavillet, M. Martin, L. Raimbault (2008), Applied Surface Science, Volume 255, Issue 4, Pages 863-865. doi:10.1016/j.apsusc.2008.05.196.

    Detailed characterisations of high burn-up structures in oxide fuels. J. Noirot, L. Desgranges, J. Lamontagne (2008), Journal of Nuclear Materials, Volume 372, Issues 2-3, Pages 318-339. doi:10.1016/j.jnucmat.2007.04.037.

    Study of structural material resulting from the nuclear fuel cycle using SEM-WDX, EPMA and SIMS techniques. Jérôme Lamontagne, Catherine Eysseric, Lionel Desgranges, Christophe Valot, Jean Noirot, Thierry Blay, Ingrid Roure, Bertrand Pasquet (2008), Microchimica Acta, Volume 161, Issue 3, Pages 355-362. DOI10.1007/s00604-007-0852-6.

    SIMS analysis of 83Kr implanted UO2. S. Portier, S. Brémier, R. Hasnaoui, O. Bildstein, C.T. Walker (2008), Applied Surface Science, Volume 255, Issue 4, Pages 1323-1326. doi:10.1016/j.apsusc.2008.05.263.

    Secondary ion mass spectrometry of irradiated nuclear fuel and cladding: An overview. S. Portier, S. Brémier, C.T. Walker (2007). International Journal of Mass Spectrometry, Volume 263, Issues 2-3, Pages 113-126. doi:10.1016/j.ijms.2007.01.016.

    Fission Gas Bubbles Characterisation in Irradiated UO2 Fuel by SEM, EPMA and SIMS. Jérôme Lamontagne, Lionel Desgranges, Christophe Valot, Jean Noirot, Thierry Blay, Ingrid Roure, Bertrand Pasquet (2006), Microchimica Acta, Volume 155, Pages 183-187. DOI 10.1007/s00604-006-0540-y.

    Installation of a Shielded SIMS for the Analysis of Irradiated Nuclear Fuels. Stéphane Brémier, Rachid Hasnaoui, Stéphane Portier, Olivier Bildstein, and Clive T. Walker. (2006), Microchimica Acta, Volume 155, Pages 113-120. DOI 10.1007/s00604-006-0527-8.

    A shielded SIMS in CEA : a new tool for the low abundant isotopes characterization. L.Desgranges, B.Pasquet (2005), ATALANTE 2004, P2-17.
    Characterisation of irradiated nuclear fuel with SIMS. L. Desgranges, Ch.Valot, B.Pasquet (2005), Applied Surface Science, Volume 252, Issue 19, Pages 7048-7050. doi:10.1016/j.apsusc.2006.02.256.

    Detection of Gas Bubble by SIMS in Irradiated Nuclear Fuel. Jérôme Lamontagne, Jean Noirot, Lionel Desgranges, Thierry Blay, Bertrand Pasquet, Ingrid Roure (2004), Microchimica Acta, Volume 145, Issue 1, Pages 91-94. DOI 10.1007/s00604-003-0135-9.

    Measurement of xenon in uranium dioxide (UO2) with SIMS. L. Desgranges, B. Pasquet (2004), Nuclear Instruments and Methods in Physics Research Section B: Beam Interactions with Materials and Atoms. Volume 215, Issues 3-4, Pages 545-551. doi:10.1016/j.nimb.2003.08.033.

    A new shielded SIMS instrument for analysis of highly radioactive materials.     B. Rasser, L, Desgranges, B. Pasquet (2003), Applied Surface Science, Secondary ion mass spectrometry SIMS XIII, Volume 203-204, Pages 673-678. doi:10.1016/S0169-4332(02)00789-4.

    One Year of Operation of the Shielded SIMS with Irradiated Materials in the LECA Facility. L.Desgranges, B.Pasquet (2003), Proceedings of the Plenary Meeting 2003, European Working Group " Hot Laboratories and Remote Handling".

    Installation of a shielded SIMS in CEA Cadarache. L. Desgranges, B. Pasquet, B. Rasser (2001).
